ATTO FastFrame™
10/25/40/50/100GbE NIC

第3世代FastFrameの特徴

• 10/25GbE

• SFP28、およびQSFP+をサポート（オプティックスは含まれません。）
• 組み込みのハードウェア・オフロード機能
• NVGRE、VXLAN、GENEVEのサポート
• イーレジャー・コーディング（消失符号訂正）オフロード
• 3年間の標準製品保証
• RoHS対応

第3世代のFastFrameの仕様

10/25GbE インターフェイス ：

• RoCEでの1μ秒 MPI pingレイテンシー
• トランスポートオペレーションのCPUオフロード
• 保証された帯域幅と低遅延のサービス
• Energy Efficient Ethernet (EEE)対応

オフロード機能（CPUオーバヘッドを削減）：

• RDMA over Converged Ethernet (RoCE)
• TCP/UDP/IP ステートレスオフロード

プロトコル・サポート：

• MPI、Platform MPI
• TCP/UDP
• iSER
• SMB RDMA
• MSIとMSI-Xのサポート

ホストバス仕様：

• PCIExpress 3.0 x8 インターコネクト のメカニカルおよび電気仕様に準拠

ドライバサポート：

• macOS®
• Windows 10、Windows 8.1、Windows Server 2016、Windows Server 2012、FreeBSD
• RHEL、SLESの最新カーネル

その他：

• 3年間の標準製品保証
• RoHS準拠

※ 第1世代 の FastFrame™ 10GbEは、機能タブ項をご参照ください。

第4世代FastFrameの特徴

第4世代のATTO FastFrame SmartNICは、デュアルポート10/25/40/50/100GbEモデルで、ビデオポストプロダクション、フィニッシング、イメージングなどの様々な高性能アプリケーションや、データ分析、ハイパーコンバージドサーバー、その他の非構造化データソリューションといったITアプリケーションに適しています。

FastFrame SmartNICは、高度な輻輳制御、トランスポート動作のためのCPUオフロード、エネルギー効率に優れた動作を特徴とします。業界をリードする機能セットと綿密なハードウェア設計により、第4世代のFastFrameは、ATTOのお客様が慣れ親しんでいる高品質で高性能なイーサネット体験を提供します。

• FFRM-N412: 10/25/40/50/100GbE対応／QSFP28およびQSFP+対応

• FFRM-N412-AIR: 10/25/40/50/100GbE対応／QSFP28およびQSFP+対応

• FFRM-N422: 25GbE Dual ポート対応
• FFRM-N422-AIR: 25GbE Dual ポート対応

• FFRM-N4T2: 10GbE Dual ポート対応 RJ45 銅線接続 (10Gbase-T スタンダード)

• FFRM-N4S2: 10GbE Dual ポート対応

• FFRM-N424: 25GbE Quad ポート対応


• アドバンスト・データ・ストリーミング（ADS™）技術

• トンネルを意識したステートレス・オフロード

• RDMA over Converged Ethernet (RoCE)

• 取り付け簡単なロープロファイル接続（フルハイトブラケットも付属）

• 3年間の標準製品保証

• RoHS指令準拠


第4世代FastFrameの仕様

速度：

• FFRM-N412 /FFRM-N412-AIR:10/25/40/50/100GbE インターフェイス
• FFRM-N422 /FFRM-N422-AIR: 25GbE インターフェイス
• FFRM-N4S2: 10GbE インターフェイス

• FFRM-N4T2: 10GbE インターフェイス

• FFRM-N424: 25GbE インターフェイス


• RoCE経由でのMPI pingレイテンシー1us

• トランスポート処理のCPUオフロード

• 帯域保証・低遅延サービス
• コンバージドイーサネット上のRDMA

• サービス品質

• 高度な輻輳回避機能

• アドバンスト・データ・ストリーミング（ADS™）技術

• 優先度ベースのフロー制御（PFC）

• エンハンスド・トランスミッション・セレクション（ETS）

• DCB交換プロトコル


オフロード（CPUオーバーヘッドの削減）

• ラージセンドオフロード (LSO)

• ラージレシーブオフロード(LRO)

• TCPセグメンテーションオフロード(TSO)

• 受信側スケーリング(RSS)

• 送信側スケーリング(TSS)


プロトコルサポート

• MPI、プラットフォームMPI

• TCP/UDP

• iSER

• SMB RDMA

• MSIおよびMSI-Xのサポート

• 最大9000バイトのジャンボフレーム対応


ホストバス仕様

• X16 機械的および電気的PCIExpress 4.0インターコネクト


ドライバサポート

• Windows

• Linux®


その他

• -000 SKUは、各ポートに適合するマルチモードファイバー(MMF)光トランシーバーを含みます。

• 3年間の標準製品保証

• RoHS指令準拠

• ATTO 360対応

• ATTO Ethernet Suite

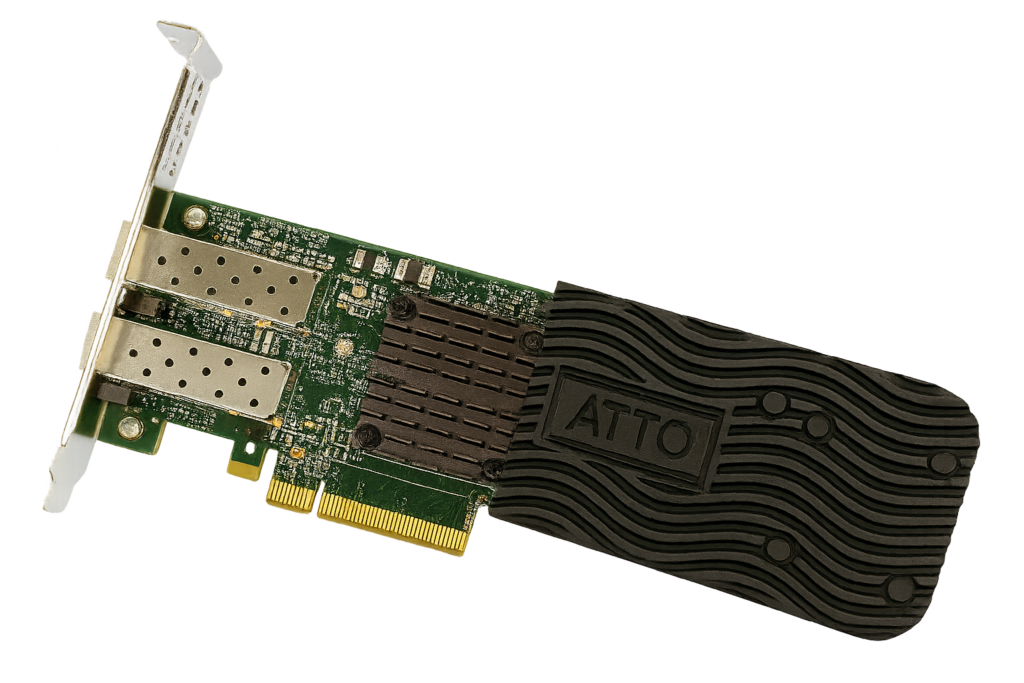

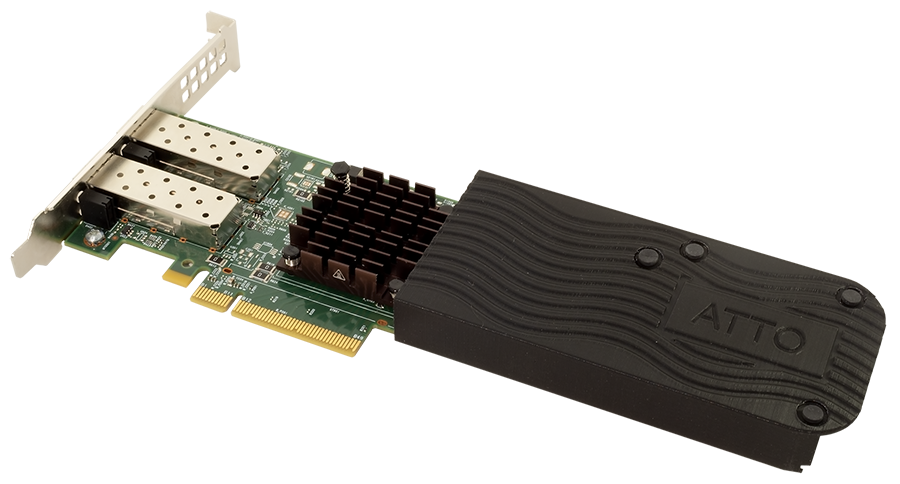

データ駆動型社会となった今日において、シームレスなネットワーク最適化と高度な熱管理は、高性能かつ大容量データ処理環境を実現する上で不可欠です。 ATTO FastFrame AIR は、エアフローが制限される環境でも、妥協のない信頼性と最高峰のパフォーマンスを求められる導入シーンのために設計されています。高精度ブロワーを統合し、最適化されたエアフローチャネルを採用することで、高負荷時でもサーマルスロットリングを起こすことなく、常にピーク性能を維持します。 ATTO FastFrame AIR アダプターは、高速 イーサネット パフォーマンスに、先進的なサーマルエンジニアリングと強力な管理・チューニング機能を融合したソリューションです。 高度なヒートバッフリング技術：オンボードのブロワーアセンブリがエアフローを強化し、空間制約のある環境でも効率的な放熱を実現します。 コンパクト & ハイパフォーマンス：ハーフハイト／3/4 レングスのフォームファクターにより、省スペースなサーバーラックやプロフェッショナル向けワークステーションに最適にフィットします。 超低レイテンシ：RDMA over Converged Ethernet（RoCE）をサポート。最小 1µs の低レイテンシを実現すると同時に、CPU オーバーヘッドを大幅に削減します。 インフラストラクチャ・オフロード：TCP/UDP/IP に対するハードウェアベースのステートレスオフロードに加え、NVMe over Fabrics をサポートし、最新のストレージアーキテクチャに対応します。 ATTO360™ チューニング：専用プロファイルによる即時最適化と高度な診断機能により、接続ボトルネックを迅速かつ確実に解消します。 ATTO FFRM-N422-AIR

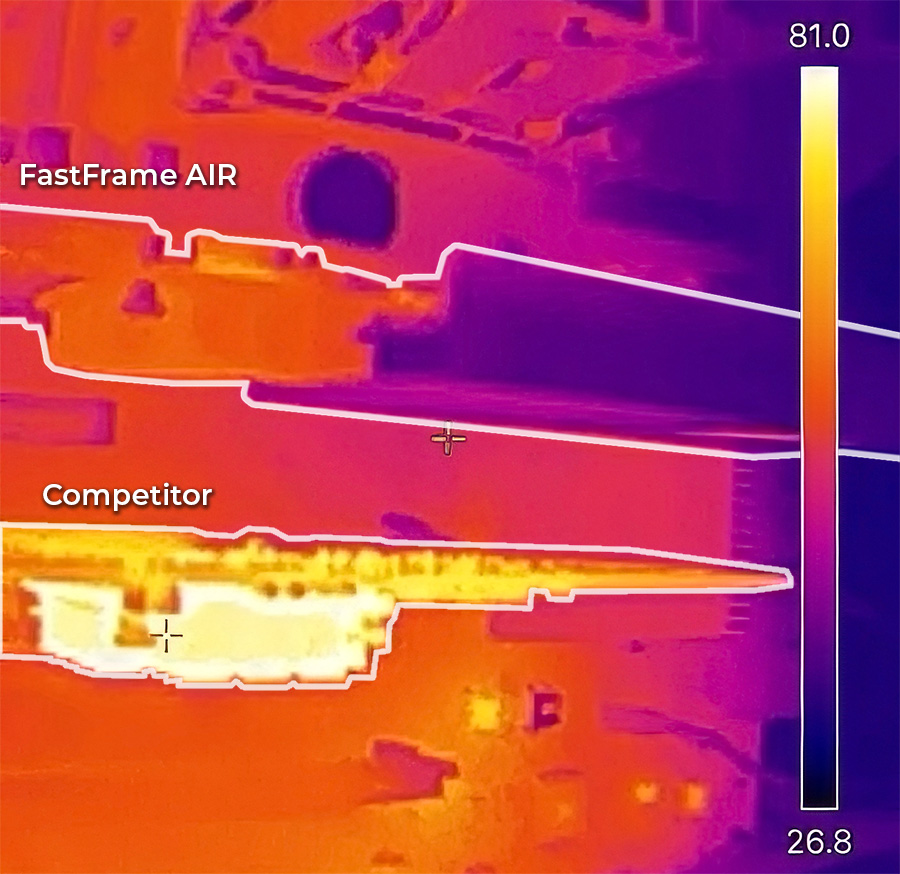

サーマルイメージで可視化する ATTO FastFrame AIR の冷却性能 32°C の発熱低減を実現 テスト構成 競合製品と FastFrame AIR の比較 同一のシステム構成およびワークロードの条件下で実施 結果 標準アダプター温度：83°C FastFrame AIR 温度：51°C

ATTO360 Networking によって進化した、25GbE と 100GbE のパワー N422-AIR デュアルポート 25Gb/s SFP28 接続を提供。 Windows、Linux、macOS に最適化され、幅広いプラットフォームで安定した高性能を発揮します。 N412-AIR デュアルポート 100Gb/s QSFP28 接続に対応。 x16 PCIe 4.0 インターフェースを採用し、最大限のスループットを実現します。

ATTO FastFrame AIRリソース 技術仕様 – FastFrame AIR Ethernet NIC (英語、PDF) ソリューションブリーフ – FastFrame AIR Ethernet NIC：限られたエアフロー環境でも持続する高性能 (英語、PDF) FAQ：ATTO360™ (英語、PDF) 技術仕様 – ATTO360™ Networking（PDF）

高密度サーバーラックの構築からハイエンド・ワークステーションまで。ATTO FastFrame AIR は、データ集約型プロジェクトを常にピークスピードで前進させるために必要な、専用エアフローと極限の帯域幅を提供します。

ATTO 360TM Networking イーサネット・ネットワークの最適化と トラブルシューティング・ソフトウェア 複雑なネットワーク知識を必要としません。 使いやすいワンクリック・プロファイル 1つの場所からすべてを管理

イーサネット・ストレージ・ネットワークを自在にコントロール ATTO 360 Networking ソフトウェアは、ATTO FastFrame SmartNICとThunderLink Thunderbolt to Ethernetアダプタを最大限に活用するために設計されたパフォーマンスチューニング、分析、モニタリングツールを備えたイーサネットストレージ最適化のための包括的なアプリケーションです。ATTO 360 Networkingは、ユーザが複雑なネットワーク知識を必要とせず、イーサネットネットワークのセットアップ、最適化、管理を容易にします。 ATTO 360 Networkingの新機能は、ネットワーク上のATTOデバイスを1つのウィンドウから管理できるリモート機能です。 シンプル ストレージへのクライアントのセットアップと設定が簡単に 複雑なネットワークに関する知識を必要としない 最適化 ATTOのチューニング・プロファイルでスループットを 最大30%向上 特定のワークフローに合わせて微調整が可能 1クリックで70もの調整が可能 分析 何千ものメトリクスをリアルタイムでスキャン ボトルネックの解決方法を即座にアドバイス トレンドの監視、イベント/エラーとの関連付け

ワークフローを最適化 特定のワークフロー用にカスタマイズされたチューニング・プロファイルがあらかじめ設定されているため、ATTO 360 Networkingは、最も要求の厳しい環境でも簡単に最高のパフォーマンスを得ることができます。ATTO 360 Networkingには、ストレージと直接連携するようにチューニングされたパートナー固有のプロファイルも含まれています。AVID、Autodesk、Dell、NetApp、Quantum、Rhode & Schwarzなどのパートナーは、独自のカスタマイズされた設定をアプリケーションにインポートし、マウスをワンクリックするだけで実行できるため、ユーザーはすぐに作業に取り掛かることができます。 プロアクティブに問題を解決 ATTO 360 Networkingは、必ずしも明らかではない様々なエラーを自動的にスキャンし、効率を高めるための提案を行います。この最先端の分析エンジンは、潜在的な問題を認識し、ストレージネットワークのパフォーマンスを最適化し、高価で時間のかかるダウンタイムを削減します。 すべてをリアルタイムで確認 ATTO 360 Networkingには、リアルタイムパフォーマンスとパケット統計のダッシュボード可視化である360° Viewと、分析エンジンに統合されたアラートマネージャが含まれています。

無料ダウンロード 以下のページのフォームにご記入の上、ATTO 360™ Networkingをご請求ください、ATTO社よりのEメールにて、ダウンロードリンクをご案内させて頂きます。 https://www.atto.com/products/software/atto-360-software/

モニタリングが簡単に ATTOのエンジニアは、ストレージへの接続を監視するために最も関連性の高いデータを複数の異なる領域から選択し、これらのメトリクスを1つのシンプルで使いやすいグラフィカルインターフェースにまとめました。ATTO 360 Networkingのようなシンプルなツールに依存し、NIC、ドライバ、クライアントシステムを監視する単一の診断ログをチェックするだけで、パフォーマンスに悪影響を与えるものがないかどうかを確認し、直ちに対処することで、コストのかかるダウンタイムを節約することができます。

ATTOパートナーソリューション (英語、PDF) Dell OneFS AVID Quantum Studio Network Solutions (SNS)

ATTO イーサネット・スイートは、ATTO FastFrame SmartNIC用のドライバとユーティリティの選択プロセスを簡素化するWindows®およびLinux®用のカスタムインストーラです。 オーバーヘッドを最小化し、RDMAのような新技術を統合するために必要な必須コンポーネントのインストールを合理化することで、データセンター管理者の重要な課題に対応します。ボタンを押すだけで、イーサネット・スイートは、RDMA転送に必要なすべての依存関係とともに、適切なドライバ、ATTO 360チューニング、モニタリング、および分析ソフトウェア・ユーティリティをロードします。

ATTO 360 リソース (英語、PDF) FAQ: ATTO 360 Tech Specs – 3rd Generation FastFrame™ Ethernet NICs Tech Specs – 4th Generation FastFrame™ Ethernet NICs Tech Specs – ATTO 360

ATTO360 Networking: Customized Solutions for Avid Workflows
