Mellanoxより、ConnectX-4モデル以降でWindows10でTeamingができるドライバ（WinOF-2）が
提供されました！

ConnectX-3 モデル用のドライバ（WinOF）では提供されていたTeaming機能が、ConnectX-4以降の
ドライバ（WinOF2）で提供されなくなり、ユーザの皆様にはご不便をおかけしておりました。
ドライバをインストールすると同時にインストールされる専用ツール（コマンドライン）ですが、
Teamingが設定できます。

Teamingとは　複数のポート（NIC）を仮想的にまとめる手法で、スイッチではLAG（トランキング）、
LinuxではBondingと呼び、冗長化（耐障害性の向上）や帯域の確保を（パフォーマンス向上）などを
目的とします。

Teaming には3種類のモード、フォールトトレランス、ロードバランシング、リンクアグリゲーションが
あります。

フォールトトレランス： いわゆるActive-Passive、通常稼働するパスと待機（補助）用の
パスに分かれ、稼働しているパスに障害があると待機側に切り替わります

ロードバランシング： 束ねたポート間で負荷分散を行い、すべてのポートを使用します。
通信中にどれかが切れてもそのまま通信は継続します。

リンクアグリゲーション：完全に複数のポートを1つにまとめて冗長化と帯域の確保を行うモード
で上記の2つの機能をもっております。

今回ご紹介するWinOF2ドライバを使用して、Mellanoxのスイッチ（Onyx,MLNX-OS）に接続する場合、

Mellanoxのスイッチ側でのPort-Channelなどの設定は必要ありません。

Teaming設定した複数パスを接続すると自動的にパスを検知してフォールトトレランス構成となります。

設定方法を紹介します。

■MellanoxのWinOF Windows 10 WinOF-2 2.3.5100ドライバでのTeamingの方法

※詳細は、Users Manual　P82を参照してください。

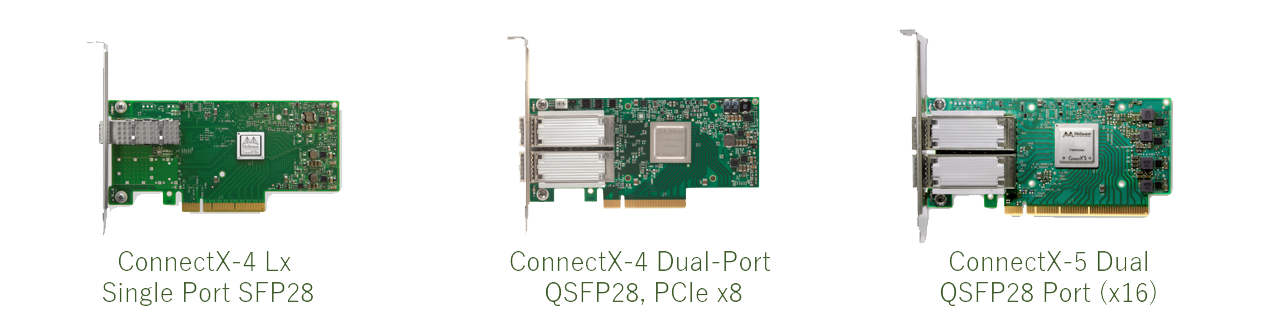

サポート対象モデル

• ConnectX-4
• ConnectX-4 Lx
• ConnectX-5

■Teaming

ドライバをインストールすると同時にインストールされる「mlx5muxtool」を使ってTeamingを設定します。

【注意事項】WinOF2ドライバ（mlx5muxtool）を使用して作成したTeamの変更/削除は必ずmlx5muxtoolを使用してください。WindowsOSのネットワーク設定やデバイスマネージャなどで変更/削除をするとmlx5muxtoolと不整合が発生します。

1．ツールの起動
コマンドプロンプトで作業します。

C:\Users\Administrator>mlx5muxtool.exe

[TEAMING]コマンド一覧

To list all adapters including teams, use:
mlx5muxtool.exe showlist
To create a team use:
mlx5muxtool.exe create team
Type is one of the following: Aggregate
To add adapter to the team use:
mlx5muxtool.exe attach team {} [primary] [SetTeamMacAddress]
To remove an adapter from the team use:
mlx5muxtool.exe detach team {}
To delete an empty team and its vlans use:
mlx5muxtool.exe removeteam
To query an existing team, use:
mlx5muxtool.exe queryteam
To modify an existing team, use:
mlx5muxtool.exe modifyteam

Example:

mlx5muxtool.exe create team Aggregate MyTeam
mlx5muxtool.exe attach team MyTeam {2E9C1992-98B5-43C3-97A0-9993AEAC7F80}
mlx5muxtool.exe attach team MyTeam {8D05C52B-BCD6-4FCE-8235-1E90BD334519}

2．作成したTeamingを一覧するコマンド

＃mlx5muxtool.exe show list

[TEAMING]
To list all adapters including teams, use:
mlx5muxtool.exe showlist
To create a team use:
mlx5muxtool.exe create team
Type is one of the following: Aggregate
To add adapter to the team use:
mlx5muxtool.exe attach team {} [primary] [SetTeamMacAddress]
To remove an adapter from the team use:
mlx5muxtool.exe detach team {}
To delete an empty team and its vlans use:
mlx5muxtool.exe removeteam
To query an existing team, use:
mlx5muxtool.exe queryteam
To modify an existing team, use:
mlx5muxtool.exe modifyteam

Example:
mlx5muxtool.exe create team Aggregate MyTeam
mlx5muxtool.exe attach team MyTeam {2E9C1992-98B5-43C3-97A0-9993AEAC7F80}
mlx5muxtool.exe attach team MyTeam {8D05C52B-BCD6-4FCE-8235-1E90BD334519}

3．Teamingの作成

#mlx5muxtool.exe create team aggregate MyTeam

Adding team MyTeam
Team created with Guid = 6B851A42-4BB7-4726-B973-760BB84ADBF2

4．NICの情報の確認

#mlx5muxtool.exe showlist

{57FF16B3-233B-49E3-A972-662F5F41831F} Mellanox ConnectX-5 Adapter #3
{7FC1D8D8-236C-4449-AD0E-9E1F087889C2} Mellanox ConnectX-5 Adapter #4

Found 1 team(s)

Name : MyTeam
GUID : {6B851A42-4BB7-4726-B973-760BB84ADBF2}
TeamType : 1
MemberCount : 0

5．作成したTeamへのNICの登録

1ポート目の登録

#mlx5muxtool.exe attach team MyTeam {57FF16B3-233B-49E3-A972-662F5F41831F}

Attaching adapter {57FF16B3-233B-49E3-A972-662F5F41831F} to team MyTeam

登録の確認方法

#mx5muxtool.exe showlist

{57FF16B3-233B-49E3-A972-662F5F41831F} Mellanox ConnectX-5 Adapter #3
{7FC1D8D8-236C-4449-AD0E-9E1F087889C2} Mellanox ConnectX-5 Adapter #4

Found 1 team(s)

Name : MyTeam
GUID : {6B851A42-4BB7-4726-B973-760BB84ADBF2}
TeamType : 1
MemberCount : 1
Member[0] : {57FF16B3-233B-49E3-A972-662F5F41831F}

2ポート目の登録

#　mlx5muxtool.exe attach team MyTeam {7FC1D8D8-236C-4449-AD0E-9E1F087889C2}
Attaching adapter {7FC1D8D8-236C-4449-AD0E-9E1F087889C2} to team MyTeam

確認方法
#　mlx5muxtool.exe showlist

{57FF16B3-233B-49E3-A972-662F5F41831F} Mellanox ConnectX-5 Adapter #3
{7FC1D8D8-236C-4449-AD0E-9E1F087889C2} Mellanox ConnectX-5 Adapter #4

Found 1 team(s)

Name : MyTeam
GUID : {6B851A42-4BB7-4726-B973-760BB84ADBF2}
TeamType : 1
MemberCount : 2
Member[0] : {57FF16B3-233B-49E3-A972-662F5F41831F}
Member[1] : {7FC1D8D8-236C-4449-AD0E-9E1F087889C2}

#mlx5muxtool.exe queryteam MyTeam

Found 1 team(s)

Name : MyTeam
GUID : {6B851A42-4BB7-4726-B973-760BB84ADBF2}
TeamType : 1
MemberCount : 2
Member[0] : {57FF16B3-233B-49E3-A972-662F5F41831F}
Member[1] : {7FC1D8D8-236C-4449-AD0E-9E1F087889C2}

これで、Teamingを組むことができました。
