第１部では、動的再構成をどのように操作が行えるかご紹介致しました。第２部では、どのようなユーザーインターフェイスが用意されているか、主なメニューを抜粋してご紹介致します。

メイン画面

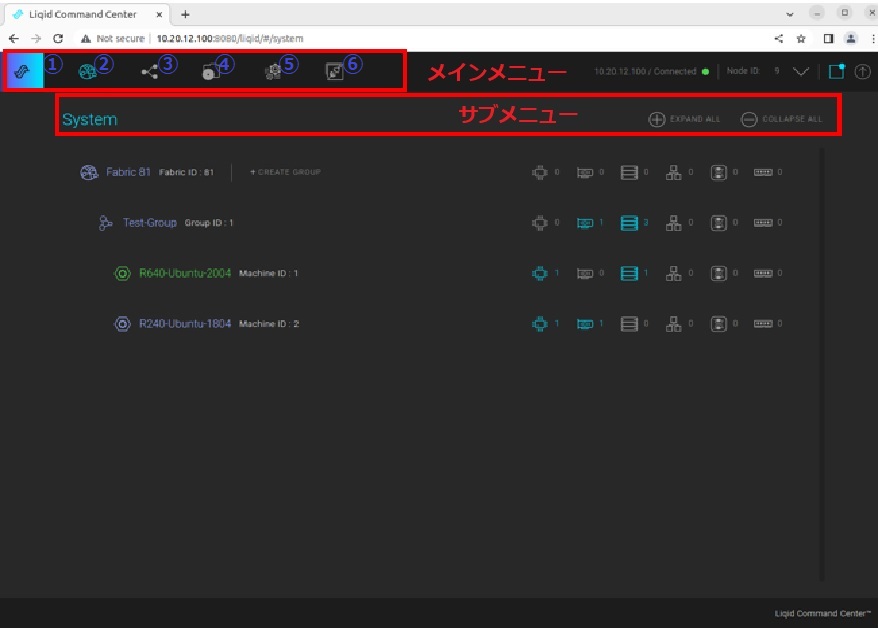

LIQID Matrix(Command Center)に、ログインすると、以下のようなメイン画面が表示されます。
各画面では、一番上にメインメニュー、その下にサブメニューが表示されます。

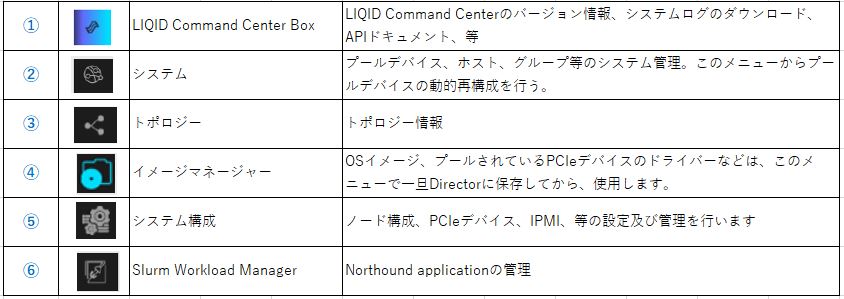

メイン画面のメインメニュー


次に、メインメニューの画面をいくつかご紹介します。

システム
このシステムメニューでは、物理的に構成されているFabric下で作成されたグループ、またそのグループに登録されているホスト及びPCIeデバイスが表示され、登録及び編集が行えます。また、登録されているリソース（ホストやPCIeデバイス）の動的再構成を、このメニューから行えます。

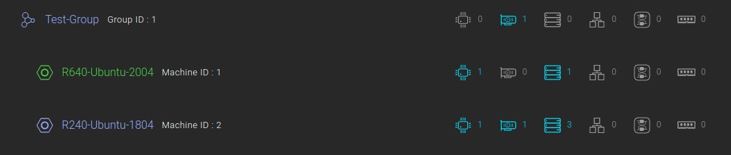

以下の例では、Test-Groupというグループに、２台のホストが登録されているのが表示されています。

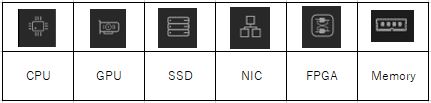

右側に表示されているのがリソースアイコンで、登録されているPCIeデバイスになります。各アイコンは以下を意味しています。（一番左はホストのCPUを意味しています）これらは、PCIe Fabric Switchを介して拡張シャーシにインストールされているPCIeデバイスになります。



これらのアイコンの色と、その隣に表示されている数字から、Test Groupにプールされていて割当て可能なGPUが1基、R640にはSSDが1台、R240にはGPUが1基とSSDが3台、割り当てられているのが表示されています。

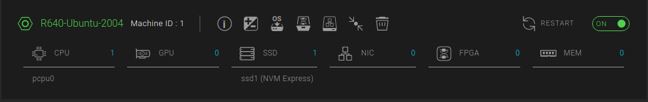

また、ホスト名（ここの例ではR640-Ubuntu-2004）をクリックすると、以下のようにサブメニューが表示され、一番右には電源のON/OFFメニューがあり、ONの時には緑色に、OFFの時には青紫色になり、色で電源の状態が分かります。

イメージマネージャー

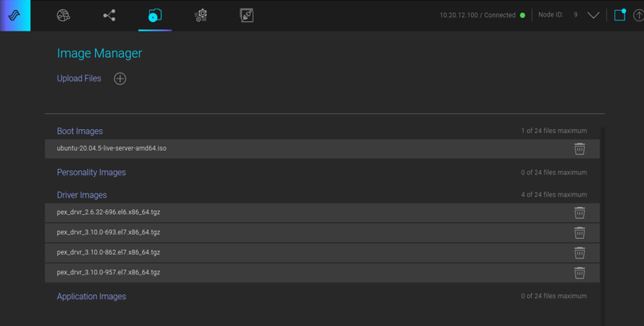

このイメージマネージャーで、OSイメージをDirectorに保存することにより、このCommand Centerで動的再構成を行った環境下でのイメージファイルのロードが行えるようになります。

システム構成
このシステム構成メニューでは、ノード構成、PCIeデバイス、IPMI、等の設定及び管理を行います。

Slurm Workload Manager

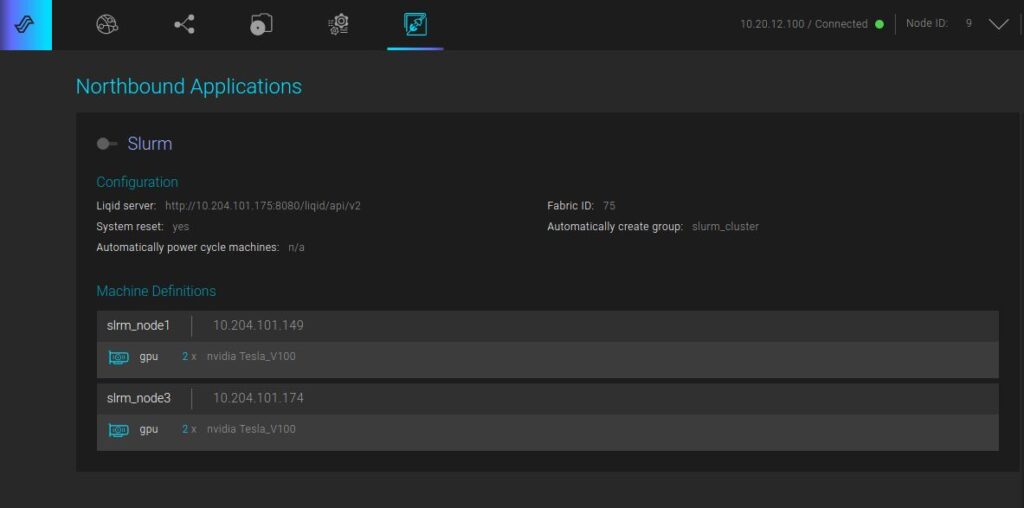

このメニューでは構成されている Slurmノードの情報をSlurmボタンをクリックする事により表示できます。Command Centerからは編集は出来ません。

このように視覚的に操作しやすいメニューが用意されていますので、多様なワークロードに合わせて、動的再構成により素早く必要なリソースを用意することが可能となります。
