NETGEAR
M4350シリーズ新製品のご紹介
ST 2110時代のAVネットワークを支えるエッジ＆コアスイッチ
今年2月にバルセロナで開催された、ISE（Integrated Systems Europe）で発表され、日本国内でも販売開始となったM4350シリーズの新製品、M4350-16C（CSM4316）およびM4350-16M4V（MSM4320）をご紹介します。
近年、放送設備やライブプロダクションでは、SMPTE ST 2110を活用したIPベースの映像・音声伝送が急速に普及しています。映像・音声・制御信号を個別のストリームとして伝送することで高い柔軟性を実現する一方、ネットワークには大容量通信と高精度なPTP時刻同期が求められます。
今回ご紹介する2製品は、いずれもSMPTE ST 2110環境向けのGrandmaster Clock（GM）およびBoundary Clock（BC）をサポートしており、ST 2059-2やAES67で利用されるPTP基盤を構築できます。さらにNETGEAR AV OSやEngage Controllerとの組み合わせにより、ST 2110をはじめとするAV over IP環境の設計・運用を効率化します。また、M4350シリーズは高性能でありながら、同クラスの高性能スイッチとしては圧倒的な低騒音性能を実現。Quiet Modeも標準で有効化されており、優れた静音性を提供します。
近年、放送設備やライブプロダクションでは、SMPTE ST 2110を活用したIPベースの映像・音声伝送が急速に普及しています。映像・音声・制御信号を個別のストリームとして伝送することで高い柔軟性を実現する一方、ネットワークには大容量通信と高精度なPTP時刻同期が求められます。
今回ご紹介する2製品は、いずれもSMPTE ST 2110環境向けのGrandmaster Clock（GM）およびBoundary Clock（BC）をサポートしており、ST 2059-2やAES67で利用されるPTP基盤を構築できます。さらにNETGEAR AV OSやEngage Controllerとの組み合わせにより、ST 2110をはじめとするAV over IP環境の設計・運用を効率化します。また、M4350シリーズは高性能でありながら、同クラスの高性能スイッチとしては圧倒的な低騒音性能を実現。Quiet Modeも標準で有効化されており、優れた静音性を提供します。
今回の2製品は、それぞれ次の役割を担います。
- M4350-16C：100GbEコア／バックボーンスイッチ
- M4350-16M4V：PoE対応AV機器を集約するエッジ／アクセススイッチ

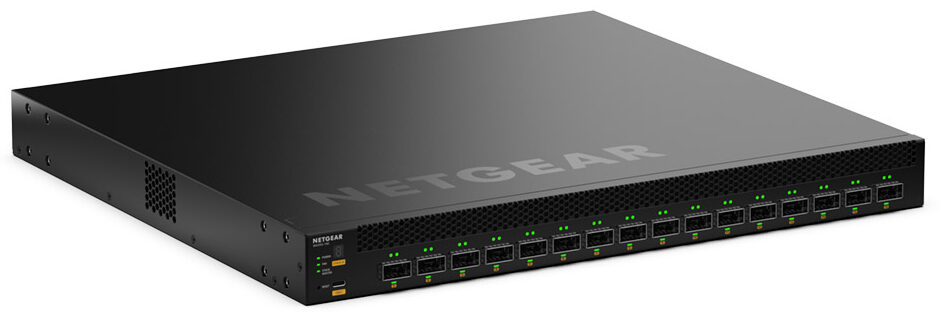

M4350-16C (CSM4316)
– 100GbE時代のAVネットワークを支えるコアスイッチ
主な特長：
- 16×100G QSFP28ポート
- QSFP28ブレークアウトに対応し、最大64×25Gポートとして利用可能
- 420W内蔵電源＋モジュラー電源スロット
- 1+1冗長電源構成対応
- Virtual Chassisスタッキング対応
- SMPTE ST 2110対応 GM／BCサポート
- NETGEAR AV OS・IGMP Plus・Engage Controller対応
- L3ルーティング機能搭載
- 低騒音性能
M4350-16Cは、大規模な放送設備や映像制作環境向けに設計された100GbEコアスイッチです。16ポートすべてが100G QSFP28に対応し、総ポート帯域1.6Tbps、スイッチ容量3.2Tbpsを実現しています。また、QSFP28ポートは4×25G SFP28へのブレークアウトにも対応しており、最大64ポートの25GbEスイッチとして柔軟に利用できます。
4K・8K映像やST 2110の普及に伴い、バックボーンには大容量かつ低遅延なネットワークが求められています。本製品は、複数のエッジスイッチや制作機器を集約するコアスイッチとして、放送局、プロダクションスタジオ、eスポーツ施設、大学メディアセンター、大規模ホールなどでの活用に適しています。
NETGEAR AV OSとEngage Controllerにより、Dante、AES67、NDI、SDVoEなどのAVネットワークを効率よく構築・管理できます。Virtual ChassisスタッキングによるヒットレスフェイルオーバーやNSFに加え、1+1冗長電源にも対応し、高い可用性を実現しています。L3ルーティング機能も備え、大規模ネットワークにも柔軟に対応します。

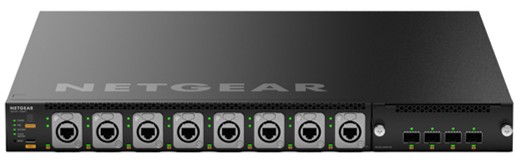

M4350-16M4V (MSM4320)
– PoE対応AV機器を集約するアクセス／エッジスイッチ
製品の特長：
- 16×2.5G PoE++ポート（最大1,130W）
- 8×Neutrik etherCONポート
- 4×25G SFP28アップリンク
- モジュラー・アップリンク・カード・スロット
- 冗長化対応内蔵電源（Neutrik powerCON採用）
- SMPTE ST 2110対応 GM／BCサポート
- 低騒音性能
本製品は、16ポートの2.5G PoE++を搭載したAV機器向けアクセス／エッジスイッチです。8ポートには前面のNeutrik etherCON、残り8ポートには背面RJ45を採用し、4ポートの25G SFP28アップリンクを標準搭載しています。さらに、冗長電源とNeutrik powerCONコネクターを採用し、高い可用性を実現しています。
etherCONとpowerCONはいずれもロック機構を備えており、ライブ会場や劇場、スタジオなどでケーブルの不意な抜けを防止します。Neutrikはプロオーディオ向けXLRコネクターで培った高い接続信頼性を、LANや電源接続にも展開しており、本製品ではそのメリットを2.5GbE PoE++環境でも活用できます。
PoE++により、DanteやAES67対応機器、DSP、インターカム、PTZカメラなどへ冗長時530W、最大1130Wの給電が可能です。また、モジュラーアップリンクスロットにより、10GBASE-TやOpticalCONなど設置環境に応じたアップリンク構成も選択できます。
ST 2110環境では主にPoE機器を集約するアクセス／エッジ用途に適しています。
エッジからコアまで、統一されたST 2110ネットワーク基盤を実現
M4350-16M4VがPoE対応AV機器を集約するエッジスイッチ、M4350-16Cがそれらを集約する100GbEバックボーン／コアスイッチとして機能します。両製品ともGM／BC機能を搭載しており、アクセスレイヤーからコアレイヤーまで一貫したPTP時刻同期基盤を構築できます。
また、M4350シリーズは高い性能・可用性に加え、静音設計も大きな特長です。放送局、スタジオ、ホールなど静粛性が求められる環境にも導入しやすく、AV専用ネットワークに最適なスイッチシリーズとなっています。
さらに、これらの製品で使用する25G SFP28および100G QSFP28対応のProLabs社製光トランシーバやDAC（Direct Attach Cable）についても当社で取り扱っており、スイッチとあわせて最適な接続ソリューションをご提供しています。
また、M4350シリーズは高い性能・可用性に加え、静音設計も大きな特長です。放送局、スタジオ、ホールなど静粛性が求められる環境にも導入しやすく、AV専用ネットワークに最適なスイッチシリーズとなっています。
さらに、これらの製品で使用する25G SFP28および100G QSFP28対応のProLabs社製光トランシーバやDAC（Direct Attach Cable）についても当社で取り扱っており、スイッチとあわせて最適な接続ソリューションをご提供しています。
NETGEAR M4350シリーズ用メーカー推奨 ProLabs製品：
| ProLabs型番 | 製品概要 |
| SFP-25GBASE-SR-C | MSA and TAA 25GBase-SR SFP28 Transceiver (MMF, 850nm, 100m, LC, DOM) |
| SFP-25GBASE-LR-C | MSA and TAA 25GBase-LR SFP28 Transceiver (SMF, 1310nm, 10km, LC, DOM) |
| QSFP28-100G-SR4-C | MSA and TAA 100GBase-SR4 QSFP28 Transceiver (MMF, 850nm, 100m, MPO, DOM) |
| QSFP28-100G-LR4-C | MSA and TAA 100GBase-LR4 QSFP28 Transceiver (SMF, 1295nm to 1309nm, 10km, LC, DOM) |
| SFP28-25G-DAC-1M-C | MSA and TAA Compliant 25GBase-CU SFP28 Direct Attach Cable (Passive Twinax, 1m) |
| SFP28-25G-DAC-3M-C | MSA and TAA Compliant 25GBase-CU SFP28 Direct Attach Cable (Passive Twinax, 3m) |
| QSFP-100G-PDAC50CM-C | MSA and TAA Compliant 100GBase-CU QSFP28 Direct Attach Cable (Passive Twinax, 50cm) |
| QSFP-100G-PDAC1M-C | MSA and TAA Compliant 100GBase-CU QSFP28 to QSFP28 Direct Attach Cable (Passive Twinax, 1m) |
| QSFP-100G-PDAC3M-C | MSA and TAA Compliant 100GBase-CU QSFP28 Direct Attach Cable (Passive Twinax, 3m) |
M4350シリーズは、高精度なPTP時刻同期、高い接続信頼性、大容量バックボーン、高可用性、そして静音性を兼ね備え、AV over IPおよびSMPTE ST 2110時代のネットワーク基盤を支える有力な選択肢です。
※ Neutrik、etherCON、powerCON、および OpticalCONはNeutrik AGの登録商標または商標です。DanteはAudinate Group Limitedの登録商標です。その他記載の会社名、製品名およびサービス名は、それぞれ各社の商標または登録商標です。
