ここでは、LIQID Stackのインストール【ダイジェスト】【後編】になります。

【後編】
5.電源投入からの使用開始
　・電源投入
6.Liqid Matrix WebUIの操作
　・Liqid Matrixソフトウェア（Command Center）の操作

【後編】

5.電源投入からの使用開始

・電源投入

Liqid Stackの電源シーケンスに沿い、Liqid Stackを起動します。

Liqid PCIe拡張シャーシ（EX-4408）
　　　↓（６０秒待つ、PSUのLEDが緑色に点灯を確認）
　Liqid PCIeファブリックスイッチ（FX-9424）
　　　↓（６０秒待つ、PSUのLEDが緑色に点灯を確認）
　Liqid Director
　　　↓（PSUのLEDが緑色に点灯を確認, WebUIにログイン出来る事を確認）
　ホストサーバー
　　（PSUのLEDが正常に起動を示している事を確認し、IPMIへのアクセスを確認）

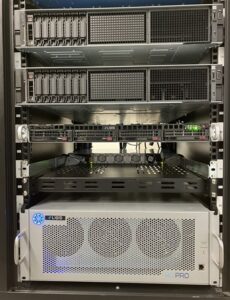

電源投入後の写真です。

6.Liqid Matrix WebUIの操作

・Liqid Matrixソフトウェア（Command Center）の操作

電源投入後のLiqid Matrixへのログインでは、以下の画面が表示されました。

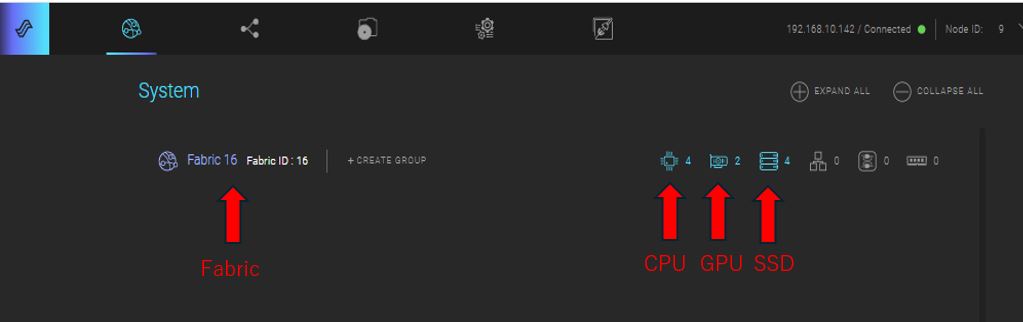

左側に１つのFabricが表示されており、その右側にアイコンが青く表示されているのがCPU、GPU、SSDです。このCPUの横に表示されている数字の４は、このFabricに４台までのホストサーバーが接続出来る事を意味しています。その右側にある、GPUとSSDは、PCIe拡張シャーシに実装されている数になります。GPUが２、SSDが４と表示されていますが、LQD3000は１枚のPCIe AIC(Add-In-Card)で、オンボードのPCIeスイッチを介して４枚のSSDが実装されており、１枚のLQD3000しか挿していませんが、４つのSSDが表示されています。もしLQD4500を１枚挿していたら、8枚のSSDが１枚のAICに実装されていますので、ここの表示が８となります。

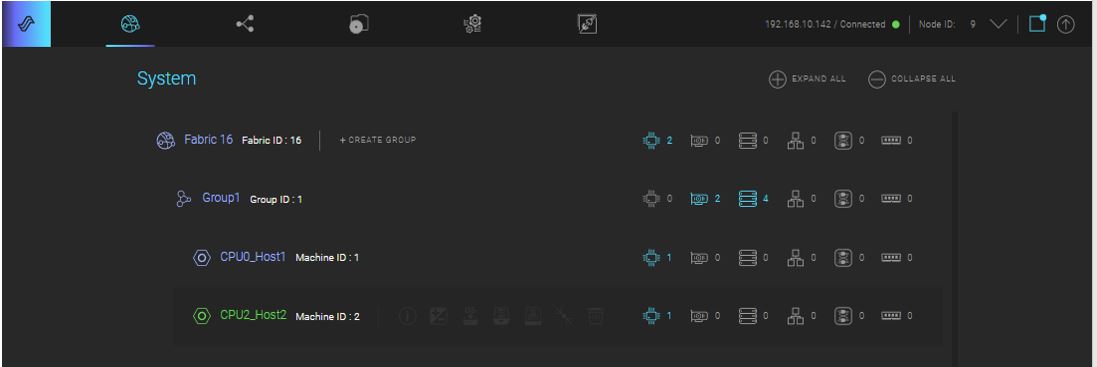

このファブリックに登録されているリソースを使用するグループを作成し、そのグループで使用するホストサーバー（WebUI上ではMachineと表示されています）として、PCIeファブリックスイッチに接続されているホストサーバーを２台登録すると、以下のように表示されました。Group1というグループに２台のホストサーバーが接続され、Pool化されているPCIeデバイスの数が、Group1の欄にFree Poolとして表示されています。
ホストサーバーの表示の色が、上は青色に、下は緑色に表示されていますが、上のホストサーバーは電源がOFFの状態。下のホストサーバーは、電源がONの状態を示しています。Liqid DirectorとホストサーバーはIPMIで接続されていますので、ホストサーバーの電源ON/OFFは、このWebUIから行う事が出来ます。

・Compose/Disaggregate
Free poolにあるPCIeデバイスをCompose/Disaggregateする時には、対象となるホストサーバーをクリックし、そのサブメニューから行いました。+/-のアイコンがありますので、そのアイコンから、Free PoolからComposeする時には、対象となるPCIeデバイスの（＋）プラスアイコンをクリック、もしホストサーバーに割り当てられているPCIeデバイスをDisaggregateしたい際には、対象となるPCIeデバイスの（ー）マイナスアイコンをクリックし、Compose/Disaggregateの操作を行いました。

Compose/DisaggregateによるPCIeデバイスの接続構成変更を行う際に、（＋）プラスアイコンによるCompose、（ー）マイナスアイコンによるDisaggregateの操作後には、REPROGRAMボタンをクリックすることにより、その接続構成変更が適用され、Compose/Disaggregateするための操作はこれだけです。

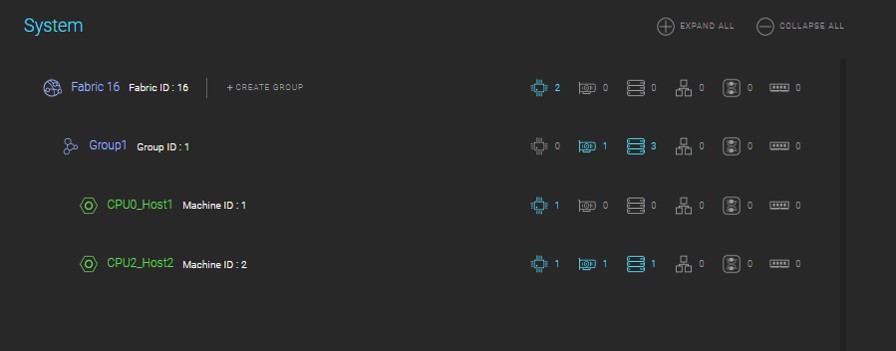

このように、同様のメニューでDisaggregateを行いこのサーバーへのPCIeデバイスの接続を解除する時は（ー）マイナスアイコンをクリックし、Poolに戻します。そして、またPool化されているPCIeデバイスの（＋）プラスアイコンをクリックし、CPU2_Host2(Machine2)にGPUとSSDをComposeしますと、いとも簡単に、Machine1に接続したGPUとSSDがMachine2に再構成されます。

Machine2にはUbuntuがインストールされていますので、それぞれコマンドでSSDとGPUが見えているか確認してみました。
ComposeされているSSDはコマンドnvme list で以下のように確認出来ました。

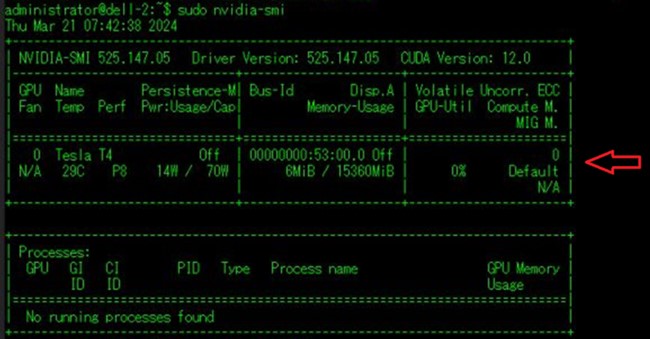

また、ComposeされているGPU T4も、nvidia-smiコマンドで、以下のように確認出来ました。（GPUのドライバはインストール済み）

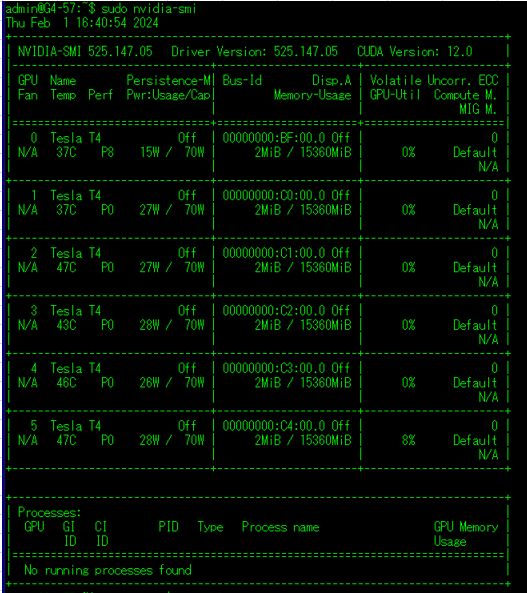

また、１Uサーバーに６基のGPU T4を、このLiqid CDIで接続構成しますと、以下のようにnvidia-smiコマンドで６基のGPUが表示されました。

従来では、高価なGPUなどのPCIeデバイスを複数サーバーで使用したい時は、作業スペースを用意し、サーバーの電源を落とし、サーバーのカバーをはずし、PCIeスロットから対象のPCIeデバイスを抜き、そして、異なるサーバーも同様に電源を落としてからカバーを外し、対象サーバーのPCIeスロットに挿す、等の労力が常に必要となりますが、LiqidのCDIでは、接続されているサーバーのH/W変更作業はなく、今まで出来なかったGPUなどのPCIeデバイスの接続構成変更が容易に行えるようになったり、サーバーの筐体に依存しないPCIeデバイス接続構成が可能となる事が実感できました。
